鑄造是制造業的基礎，隨著中國經濟的發展，鑄造行業也得到了迅猛發展，但是在發展過程中鑄件清理自動化很少被重視，一直依靠人工打磨。人工打磨車間勞動環境惡劣、安全性差，打磨工人勞動強度大，并容易得職業病。隨著鑄造生產的規模不斷擴大、環保的要求不斷提高、人力成本的不斷上升，鑄造清理自動化已成為鑄造行業發展的必然趨勢。

   自從20世紀60年代誕生了工業機器人，它就成為人力的最佳替代方式，替代人工處理重復性高、定位準確、危險性大、批量生產的工作。隨著傳感器技術、電腦技術和人工智能的發展，工業機器人逐漸從呆板、機械向柔性、智能方向發展，并逐步應用到工業生產的各個行業和其它領域（如航天、醫療），它也將應用于鑄件清理，將人工解放出來，實現鑄件清理的自動化。

1 現有鑄件清理模式

   鑄件清理是鑄造流程的最后工序，圖1描述了鑄件清理的通常流程，其中清砂、粗拋、精拋、機加工主要由機械設備來完成，去澆冒口指人工敲掉殘余澆冒口和排氣針，打磨是對人工敲掉澆冒口、排氣針的殘余和飛邊進行磨削。目前打磨的方式有人工打磨、鑄件磨削機和機器人打磨。

（1）人工打磨

   鑄件打磨目前主要是由人工打磨來完成，對于小的工件，工人拿著工件在砂輪機、砂帶機上打磨，對于大的工件工人拿著手動工具配切割片、旋轉銼進行打磨，對有色鑄件工人拿錘子、鑿子進行清理。

（2）鑄件磨削機

   鑄件磨削機主要用于發動機缸體、缸蓋、曲軸箱等鑄件的多面磨削， 以及同類鑄件飛邊、平面的粗磨削。相比于人工打磨，鑄件磨削機具有加工效率高、打磨質量好的優點。它主要適用于生產批量大的鑄件。

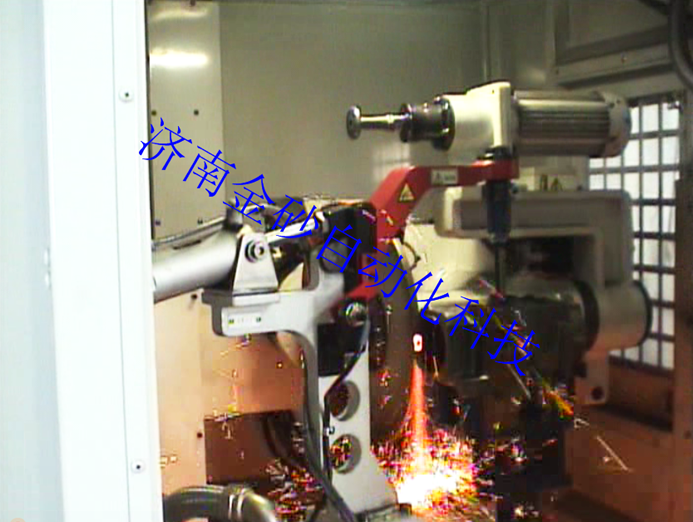

（3）機器人打磨

   現代六軸工業機器人能夠在惡劣的環境下持續工作，并能很好地模擬人手臂的各種動作，其機器人打磨主要特點有以下6點：

1）高精度的重復性：現代工業機器人（以Kuka機器人為例）的空間重復定位精度達到0.012mm，保證加工的準確。

2）高級控制系統： 現代工業機器人普遍采用高級編程語言，可以通過編寫程序?qū)崿F(xiàn)復雜的加工工藝，對外形復雜的工件也能夠?qū)崿F(xiàn)自動化打磨。

3）強大的擴展性：機器人打磨單元既可以作為獨立的單元，也可以通過工業通信方式將機器人工作單元集成到自動化生產性中，通過中央管理系統實現單元生產的最優化和整線生產效率的最大化。

4）靈活性： 快換法蘭盤使得機器人能夠快速地更換抓手，實現一個單元能夠打磨多種鑄件。離線編程技術能夠快速開發新工藝、降低工藝開發風險，并且無需生產單元停機，克服了磨削專機的缺點。

5）大承載：機器人的承載范圍從5Kg到1500Kg, 可以根據實際應用需要選擇合適的機器人。

6）大范圍：機器人的工作可達范圍從0.5m到3.8m，還可以給機器人加配第7軸運動導軌，擴大它的運動范圍。

2 鑄件清理自動化的難點

  在人工打磨時工人能夠通過目視判斷工件的冒口、飛邊的位置、大小，采用合理的打磨工具和打磨方式，通過觸覺感知控制磨削進刀量和進給速度。而傳統的機械設備只能按設定的工藝進行工作，這是目前制約鑄件清理自動化發展的瓶頸。圖2列出了鑄件清理自動化的難點。

  按GB/T 6414—1999《鑄件 尺寸公差與機械加工余量》的鑄件公差等級標準，一個40-63mm長的鑄件，按公差等級9可以允許在長度方向上有2mm的公差。機械設備按設定程序打磨，將會出現打磨不到位或打磨過多傷及本體的問題。而且人工處理澆冒口、氣針后的殘余也會大小不一，鑄造過程中產生的披縫也使得鑄件飛邊的厚度和高度不一，這些因素決定了自動化打磨無法向加工中心那樣設計工藝，控制進刀量和進給速度，對打磨工具和刀具提出了更高的要求。

  除了打磨工藝之外，自動化打磨設備還要考慮環保和安全，設計吸塵排屑系統，對于有色鑄件（鑄鋁件、鋁鎂合金）要做防爆設計。不同鑄件需要設計不同的抓手（機器人抓工件）和夾具（機器人抓工具），抓手、夾具的設計既要考慮重復定位的準確性又要考慮能夠打磨盡量多的部位。

3 機器人打磨技術

  機器人的工作軌跡是事先設定的，無法應對鑄件毛坯的公差和飛邊大小不一的問題。傳感器、機器視覺技術融入到機器人應用，使機器人自動化打磨成為現實。

（1）柔性裝置

 所謂柔性裝置是指在保持恒定打磨力的條件下，讓打磨刀具（砂輪、旋轉銼）能夠依照鑄件打磨部位尺寸的變換而自動發生偏移或偏轉。按其機構和工作原理可以分為電子式和機械式。

 電子式柔性裝置利用力傳感器實時監測打磨力，機器人運動控制系統按打磨力的變化實時調節機器人的姿態、位置等參數，通過閉環控制實現機器人保持恒定力來打磨鑄件。一維力傳感器只感應打磨預應力，機器人的運動速度和位置隨著預應力的變化而變化。對于外形復雜而且加工質量要求高的鑄件打磨采用六維力傳感器，它能感知X、Y、Z方向的力和扭矩，根據實時監測的數據，機器人運動控制器調節機器人運動速度、位置、姿態，保證最優的打磨工藝。

 機械式柔性裝置在打磨過程中隨打磨力的變化產生自適應的偏移，保持打磨力動態的平衡。簡單的打磨可以利用一維柔性裝置，實現一個方向上的自適應。對于外形復雜的鑄件，例如處理曲線的飛邊，一維柔性無法同時響應兩個方向力的變化，就需要二維柔性。和電子式柔性裝置相比較，機械式柔性裝置的實時性更好，但由于無法感知偏移量，無法保證打磨質量，只能起到保護工具的作用。格林策巴赫機械（上海）有限公司研發了帶柔性反饋機制的柔性裝置，控制系統能夠?qū)崟r的獲得偏移量，實時修正打磨參數，依據反饋數據繪制打磨刀具實際的工作軌跡，重而能夠判斷是否清理干凈鑄件，并采取相應的措施。

（2）機器視覺

  柔性裝置給機器人配上了觸覺功能，那么機器視覺將給機器人安上眼睛。如果機器人有了視覺功能就能夠自動抓取工件，識別打磨部位位置和冒口、飛邊的尺寸，打磨后能夠進行質量檢測。

  利用相機鏡頭對鑄件拍照，通過圖片信息處理軟件計算鑄件的擺放位置，將位置坐標傳送給機器人控制系統，機器人自行抓取鑄件。這樣可以節省夾具的設計，簡化上下料的設計，實現多規格鑄件的混線自動打磨，避免了人工操作錯誤。

  利用機器視覺的三維掃描技術可以對鑄件進行掃描獲得CAD數據，通過和模型CAD數據的比對識別冒口、飛邊的大小，然后利用離線編程技術結合工藝規則生成機器人打磨程序，該種方式非常適合大型和特大型鑄件的自動化打磨. 機器視覺還可以對鑄件打磨后進行表面質量檢測，不合格的進行再處理。自動檢測保證了大批量生產的鑄件質量，在同一工位發現問題并及時處理，節約了流轉時間和返工成本，如果將檢測結果保存到數據庫里，還可以提高質量追溯性。

（3）標準化模塊化

  機器人打磨涉及大量的非標設計和量身定制，如何提高其穩定性、擴展性和維護性一直是一個難題，標準化系列化開發是未來的趨勢。圖4展示的是格林策巴赫機械（上海）有限公司研發的緊湊型標準化打磨單元，該單元針對的是50公斤以下的鑄鐵件，采取機器人抓工件的打磨方式。單元集成了柔性砂帶機、柔性動力頭、砂輪機三類打磨工具，鑄件不同部位采用不同的打磨方式，將打磨效率和打磨成本有機的結合起來，做到最優化。

  采用雙工位旋轉臺上料，旋轉臺上裝帶定位裝置的托盤，安裝旋轉臺上方的攝像頭對托盤上的工件進行類型識別，和有無工件的判定，防止人工上料錯誤發生。對于打磨節拍快的工件，可以增加視覺的定位功能引導機器人自動抓取鑄件，工人只需將工件放到托盤上。對于表面加工質量高的工件還可以通過視覺進行質量檢測，對打磨不合格的鑄件，可以馬上進行精整。在旋轉臺上方設有抓手支架，支持單元打磨多種工件。

  標準單元還集成了排屑、吸塵系統，對打磨的鐵屑、粉塵進行回收，降低打磨車間的粉塵污染，通過合理的布局設計減少了占地面積、方便了多個單元在車間里的連排布局，對于復雜的鑄件還可以通過多個單元的組合實現一次上料自動打磨完成，無需單個單元的機器人更換抓手來多次抓取，也無需人工多次上下料，提高打磨效率。

  單元的控制系統提供友好、簡便的操作界面，提供鑄件打磨工藝管理功能，一個類型的鑄件對應一種工藝，操作人員可以按生產計劃來更換打磨的鑄件類型；提供生產管理功能，記錄生產數據；監控刀具使用情況，在刀具壽命到期時，及時提醒操作員更換刀具；實時地監控所有的設備，實時提供信息、警告和故障報警，出現故障后能引導操作員檢查故障原因和恢復生產。

4 鑄件清理自動化發展展望

  使用機器人打磨是一個必然趨勢，但就機器人清理自動化而言機器人打磨只是實現了打磨工序，在各工序間還是由人工完成鑄件的流轉，清理自動化的方向應該是從澆鑄出來到進倉庫不落地的在各工序自動流轉，采用輸送線、AGV小車、機器人搬運等自動化技術將各工序自動的銜接起來。在生產自動化的基礎上還可以實現信息流的自動化，納入生產實施系統（MES），通過網絡采集各生產單元和設備的數據，提供實時的生產信息，根據ERP系統內訂單管理信息的變動，實時的生成和更新生產計劃。

  總而言之當前鑄件清理自動化還處于起步階段，在清理工藝的研究、設備開發、系統設計、生產管理等方面有很大的空間去研發、開拓創新。
